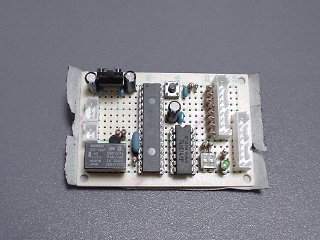

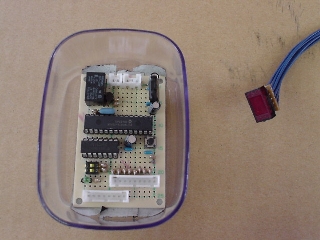

メイン基板 基板上の主な部品はＣＰＵ、三端子レギュレータ、シュミットトリガ、リレー、ＬＥＤぐらいです。 高機能なワンチップマイコンのおかげでたったこれだけのパーツで済ますことが出来ました。 |
 |  |
|---|---|
| メイン基板 | 保護の為ケースに入れます |
|

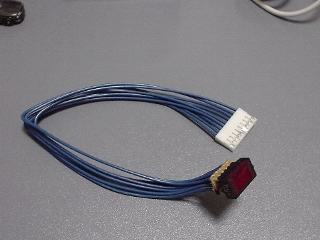

表示部基板 ７ＳＥＧとハーネスだけの基板です。メーターの中に埋め込むのがスマートな取り付け方法だと思います。 |
 |  |
|---|---|

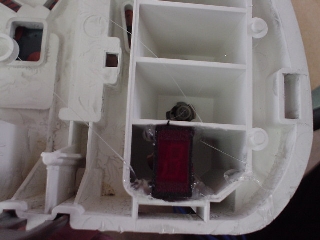

| 表示基板 | メーターの中に埋め込みます |
|

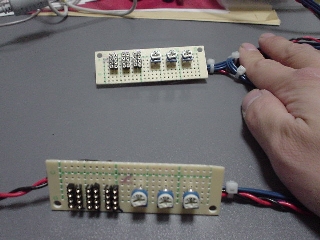

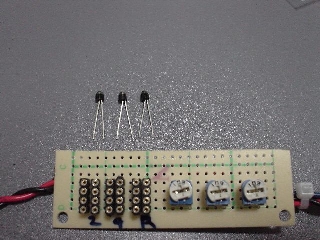

センサー部基板 各シフト位置を検知するための基板です。フォト・トランジスタと可変抵抗（ボリューム）が実装されます。 フォト・トランジスタはＩＣソケットに実装します。ＩＣピン配置などは下記図を参考にして下さい。 |
 |  |
|---|---|
| センサー基板 | 前後で２つあります |
 |  |

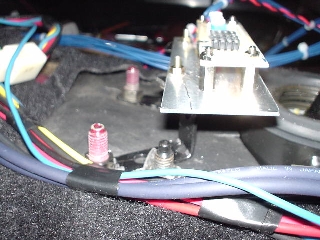

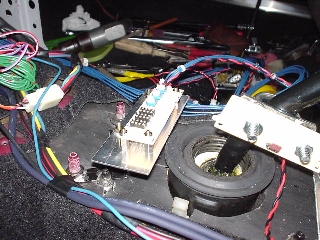

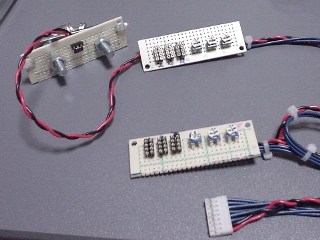

| 取り付け例１ | 取り付け例２ |
|

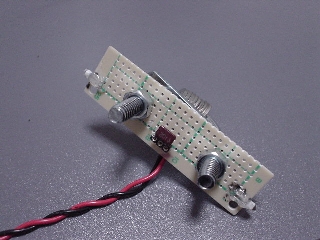

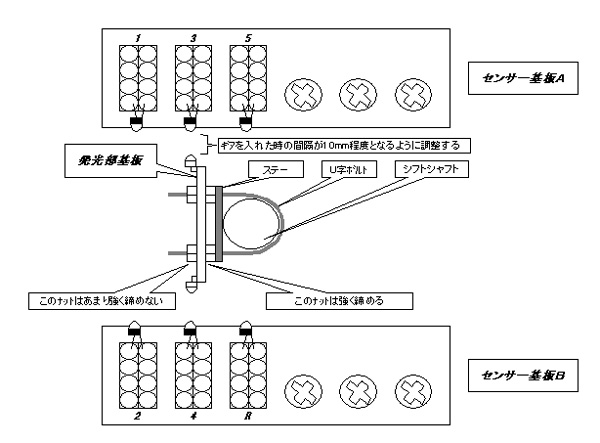

発光部基板 フォトＬＥＤが実装されている基板です。シフトシャフトに金具を使用して取り付けます。取り付け方法は 下記図を参考にして下さい |
 |  |
|---|---|
| 表示部基板 | 電源はセンサー部基板 から取ります |
|

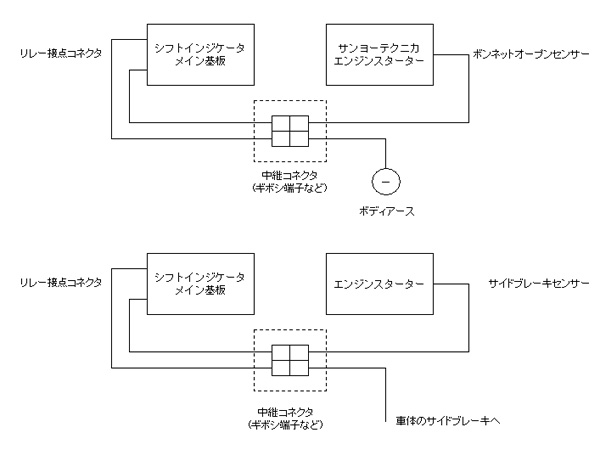

エンジンスターターセキュリティについて メイン基板上にリレーを実装して、起動時にギアがニュートラルであればリレーをＯＮにしています。 コネクタからハーネスは２本出ていて、リレーがＯＮになるとそれぞれが導通状態になります。エンジンスターターの種類により 配線が異なると思います。例えばサンヨーテクニカの製品の場合は標準でボンネットオープン検知機能があり、アース導通した 状態であればエンジンが掛かるので、この場合ハーネスの片側はアース、もう片方はエンジンスターターへ接続します。 サイドブレーキ検知しかない機種の場合は、サイドブレーキへの配線に直列に割り込ませるように配線して下さい。 電源を入れてからリレーがONになるまでの時間は約100msです。うまくいかないときは連絡して下さい。プログラムを修正して 時間を調整します。 |
